立方氮化硼微粉：高溫高壓時代的“超硬黑金”

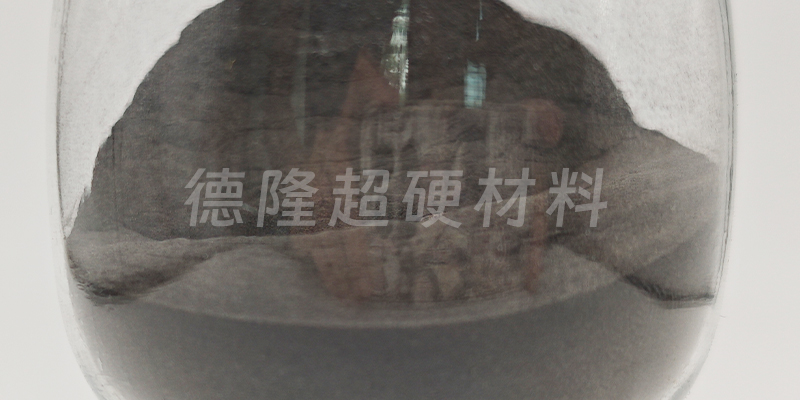

立方氮化硼微粉（Cubic Boron Nitride, 簡稱cBN）是一種人工合成的超硬材料，其晶體結構與金剛石高度相似，硬度僅次于金剛石，但熱穩定性和化學穩定性更為優異，尤其在高溫下不易與鐵系金屬發生反應，因此被譽為“黑色金剛石”。這種材料主要通過高溫高壓法（HPHT）或化學氣相沉積法（CVD）制備，其微粉粒徑可精準控制在納米至微米級，廣泛應用于精密加工、電子器件、涂層技術等領域。

在物理性能上，立方氮化硼微粉的硬度可達4500-5000 HV，熔點高達2973°C，且在1200°C以上仍能保持穩定的力學性能，遠超傳統硬質合金和氧化鋁材料。其導熱系數約為13 W/m·K，兼具良好的絕緣性和耐磨性，使其成為極端工況下的理想材料。例如，在機械加工領域，cBN微粉被制成磨料或刀具涂層，用于高效切削淬硬鋼、高速鋼（硬度HRC50以上）等難加工材料，加工精度可達微米級，刀具壽命較傳統材料提升5-10倍，同時避免金剛石刀具加工鐵基材料時因碳化導致的“粘刀”問題。

電子與光學領域是cBN微粉的另一重要應用方向。其寬帶隙特性（約6.4 eV）和低介電損耗，使其成為高頻、高功率電子器件的優質散熱基板或封裝材料。例如，在5G通信基站中，cBN微粉填充的導熱膠可有效降低GaN（氮化鎵）芯片的熱阻，保障信號傳輸穩定性；在深紫外激光器領域，cBN窗口材料因耐高溫和抗輻射特性，成為極端環境光學器件的關鍵組件。

當前，全球立方氮化硼微粉市場增長速度，主要受新能源汽車、航空航天和半導體產業驅動。以新能源汽車為例，cBN刀具被用于加工電機軸承、齒輪等高強度部件，而cBN涂層可延長電池殼體模具的使用壽命。然而，其產業化仍面臨成本高、合成工藝復雜等挑戰。未來，隨著納米化技術、表面改性技術的突破，以及cBN與石墨烯、碳化硅等材料的復合應用，立方氮化硼微粉有望在精密制造、量子器件、核能裝備等前沿領域開辟更廣闊的空間，成為高端材料創新的核心引擎之一。
